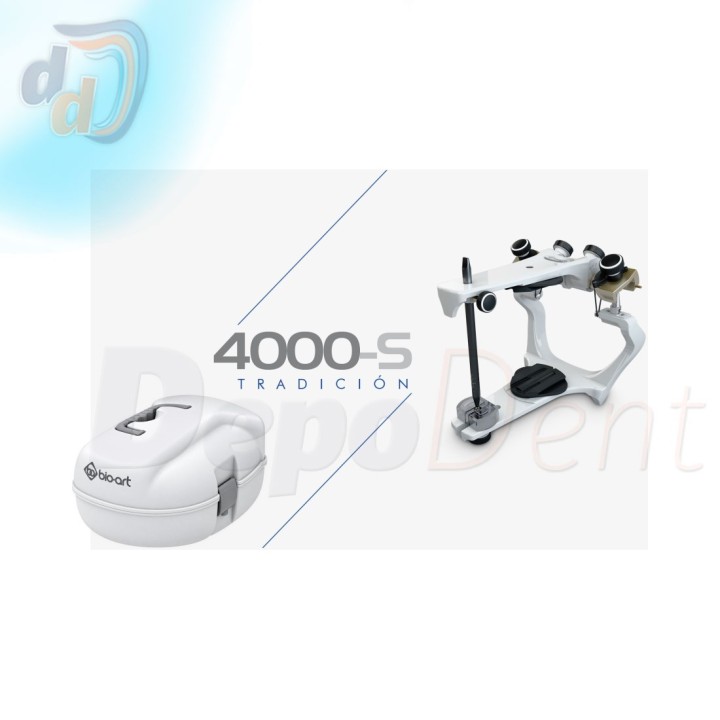

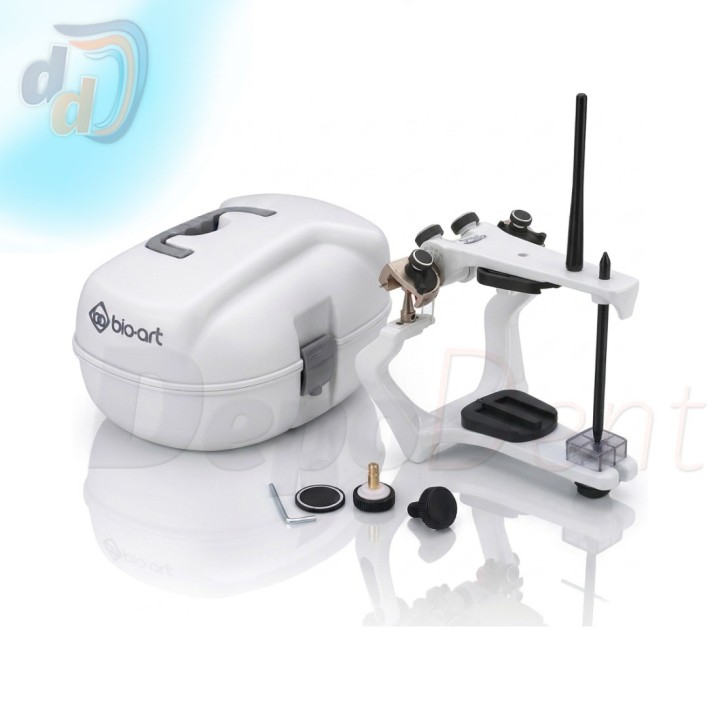

Articulador semiajustable Bio-Art 4000-S con estuche

La distancia intercondilar del registro, en el articulador

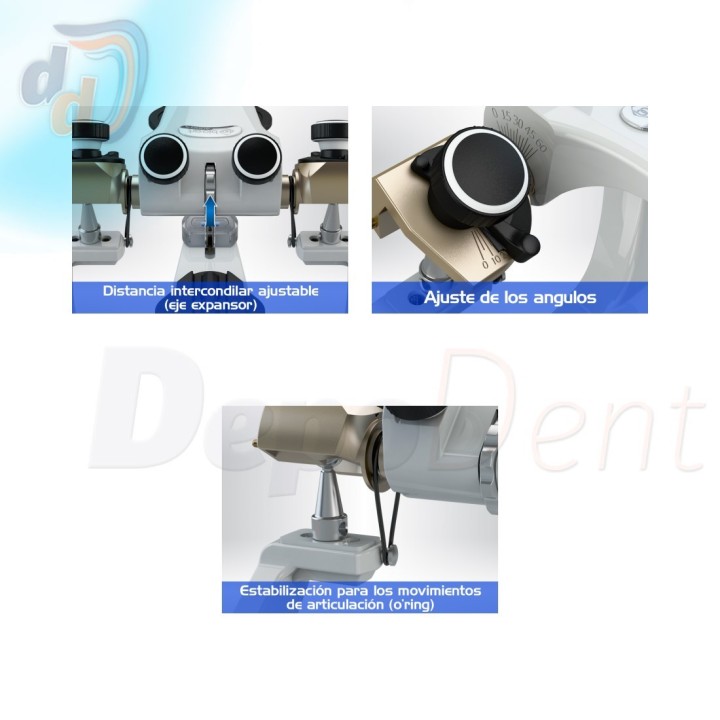

Como todo Arcon, lleva el elemento condilar en la rama inferior y la guía condilar en la superior. En el 4000-S la guía condilar es curva y su inclinación se regula sobre una escala de 0 a 60°, y el ángulo de Bennett se ajusta en la suya. Lo que lo separa de los A7 es la distancia intercondilar ajustable: los elementos condilares se colocan en uno de los tres agujeros de la rama inferior (pequeña, media o grande) y las guías de la rama superior se abren o se cierran a la misma distancia con un eje expansor micrométrico. El movimiento lo estabiliza una unión lateral con juntas tóricas. No tiene traba en céntrica: para que quede estable en la posición central, se monta con la guía a 30° y el Bennett en negativo. Mide 160 mm de alto, 148 de ancho y 180 de fondo, y pesa 0,697 kg.

Frente a los Arquímedes (A7 Fix, A7 Plus y A7 Plus-E), que trabajan siempre a 110 mm, el 4000-S lleva al articulador la distancia intercondilar medida con el arco facial. A cambio, no tiene traba en céntrica ni la apertura de 180° sin separar las ramas de los A7, y no se fabrica calibrado de fábrica, porque su distancia cambia. Está pensado para montar modelos y estudiar la oclusión en prótesis completa, fija y removible y en férulas de descarga cuando la anchura de la arcada se aparta de la media.

Con la lectura de la distancia intercondilar que da el arco facial en el registro (1, 2 o 3), los elementos condilares se fijan en los agujeros que le corresponden en la rama inferior, con la llave que trae el articulador, y la misma distancia se lleva a la rama superior con la roldana del eje expansor, con las palomillas de inclinación algo sueltas: sin expansión para la pequeña, en la primera marca del eje para la media y en la segunda para la grande. Después se comprueba que la rama superior no tenga juego lateral y que los elementos condilares toquen a la vez las paredes posterior y superior de las guías y las aletas. Si no, se hace un ajuste fino con el eje. Las guías se ponen a 30° y el Bennett en negativo. El modelo superior se monta con el arco facial y el inferior con un registro interoclusal. Para soltar el modelo de la placa de riel sin romperlo, el borde lateral de la placa tiene que quedar libre de yeso. Se limpia solo con agua tibia y se guarda en su estuche, que tiene sitio también para el arco facial.

Características del 4000-S

• Tipo: semiajustable Arcon
• Distancia intercondilar: ajustable en tres posiciones, con eje expansor micrométrico
• Guía condilar: curva, regulable en una escala de 0 a 60°
• Ángulo de Bennett: regulable
• Estabilizador: unión lateral con juntas tóricas
• Posición céntrica: sin traba, estable con la guía a 30° y el Bennett en negativo
• Placas de montaje: de riel, con fijación magnética
• Medidas y peso: 160 x 148 x 180 mm (alto, ancho y fondo), 0,697 kg

Ventajas del 4000-S

• El montaje respeta la distancia intercondilar medida en el paciente
• El ajuste fino con el eje expansor corrige la diferencia entre la marca y la posición real
• Los modelos se cambian sin tornillos porque las placas se sujetan con imán

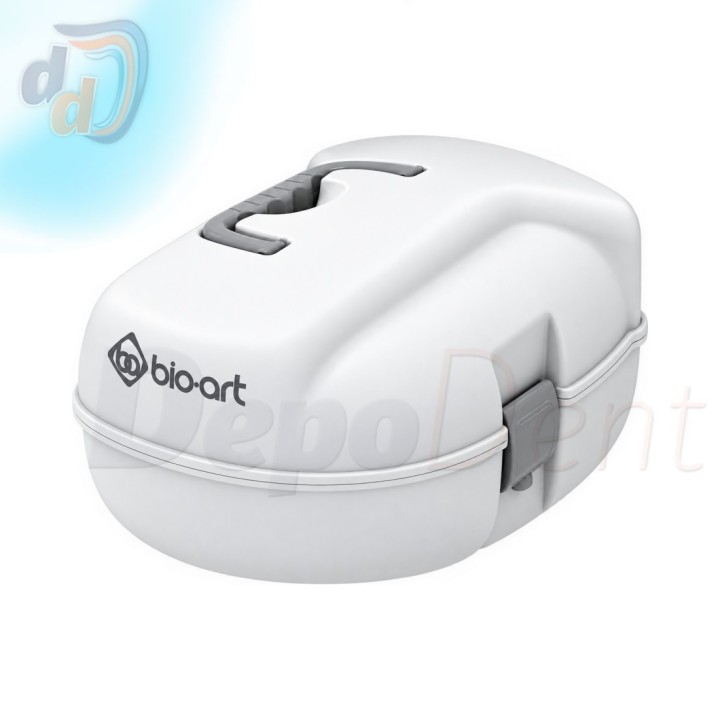

• El articulador y el arco facial se guardan y se transportan en el mismo estuche

Con arco facial incluido, el mismo articulador está en el kit con arco Standard y en el kit con arco Élite, y los arcos se venden también sueltos: arco facial Élite y arco facial Standard. Con distancia intercondilar fija de 110 mm están el Arquímedes Profesional, el Arquímedes Protrusal, con ajuste de protrusión, y el Arquímedes Junior, de ángulos fijos. La gama completa está en la categoría de articuladores semiajustables.
