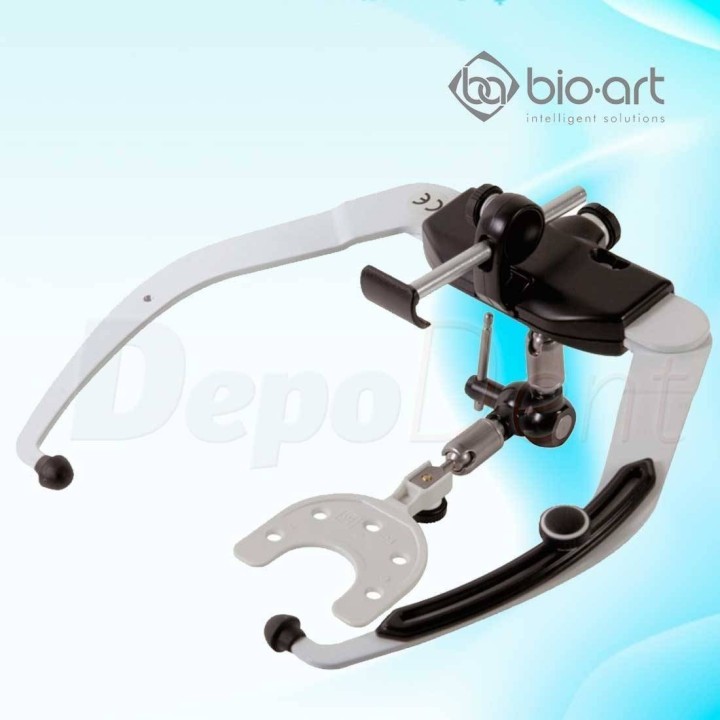

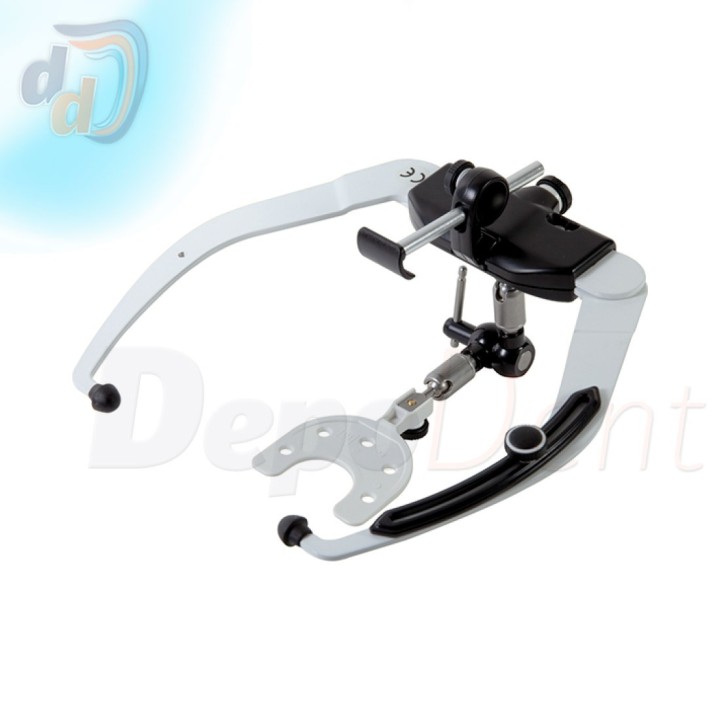

Arco facial Élite de Bio-Art con conjunto de transferencia

El registro pasa al articulador sin montar el arco

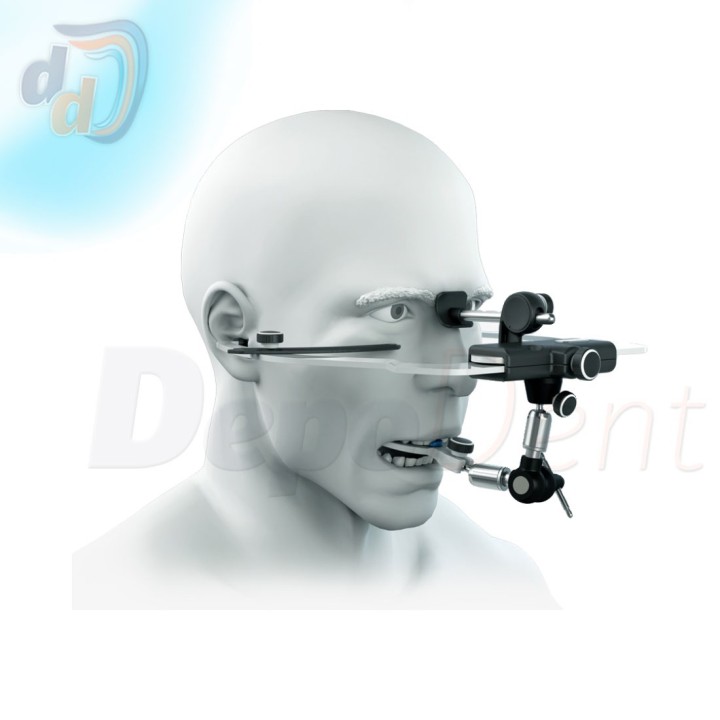

El arco se abre y se cierra con una cremallera y un piñón, con freno, entre 96 y 177 mm, y en su cara superior tiene una ventana con tres números (1, 2 y 3) que dan la distancia intercondilar pequeña, media o grande para el 4000-S. El relator nasion, de altura regulable, se encaja en un raíl del arco y se apoya en el nasion, y el indicador infraorbitario da el tercer punto del plano horizontal, de Frankfurt o de Camper según la técnica. El conjunto de transferencia sujeta la horquilla intraoral y se encaja en el arco con un terminal en prisma que vuelve siempre a la misma posición. Después se pasa a su soporte, que se monta en el articulador. Mide 220 x 215 x 120 mm y pesa 350 g.

Frente al arco facial Standard, que se monta entero en el articulador, el Élite traslada el registro con el conjunto de transferencia y añade el apoyo nasal regulable y el indicador infraorbitario. Las aurículas son anatómicas y desmontables. Está diseñado para usarse solo con los articuladores de Bio-Art, en la clínica para el registro y en el laboratorio para el montaje.

Antes de cada uso, la horquilla intraoral y las aurículas se esterilizan en autoclave a 121 °C como máximo, porque a más temperatura se dañan, y la horquilla no se calienta a la llama, solo en agua caliente. El conjunto de transferencia se monta con la palanca hacia la derecha, para que no choque con la columna del soporte al pasar al articulador, y para colocarlo en el paciente basta soltar media vuelta la palanca. El arco y el soporte se limpian con una esponja suave y agua, sin disolventes, el conjunto de transferencia no se desmonta y el resto de piezas no se autoclavan. La apertura no se fuerza más allá de su recorrido, para no dañar el engranaje.

Características del arco facial Élite

• Uso: registro facial y transferencia a articuladores Bio-Art
• Apertura: de 96 a 177 mm, con cremallera, piñón y freno
• Horquilla: fijación por palanca
• Transferencia: conjunto con terminal en prisma y soporte para el articulador
• Referencias faciales: relator nasion regulable e indicador infraorbitario
• Distancia intercondilar: ventana con lectura 1, 2 y 3 para el 4000-S
• Esterilización: horquilla y aurículas en autoclave a 121 °C como máximo
• Medidas y peso: 220 x 215 x 120 mm, 350 g

Ventajas del arco facial Élite

• El modelo superior se monta sin dejar el arco fijado al articulador
• El indicador infraorbitario da un tercer punto de referencia al registro
• La ventana evita medir aparte la distancia intercondilar para el 4000-S
• La horquilla y las aurículas pasan por el autoclave entre un paciente y otro

El arco Élite se vende también con articulador en el kit del Arquímedes Profesional, el kit del Arquímedes Protrusal y el kit del 4000-S. Para el montaje sirven el soporte del tenedor, y como alternativa más sencilla está el arco Standard. Los articuladores están en la categoría de articuladores semiajustables.
