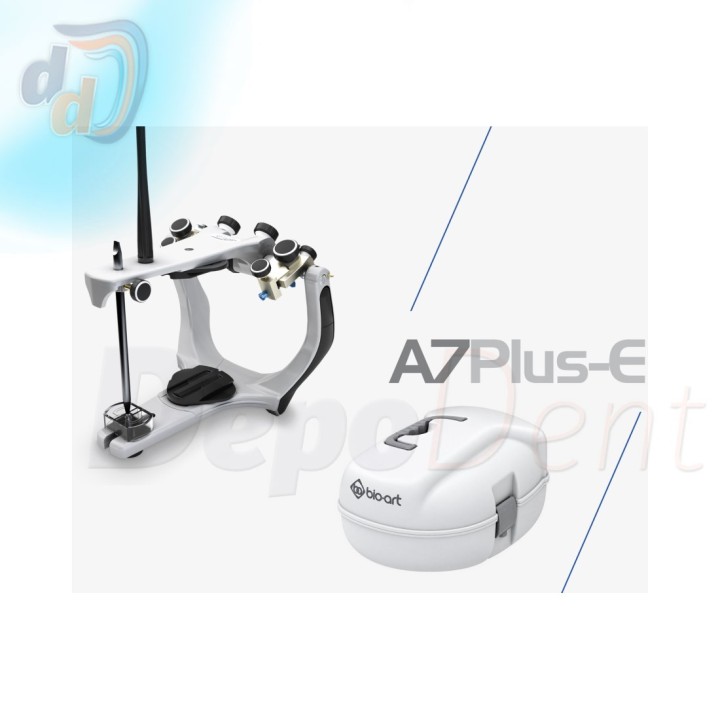

Articulador semiajustable Bio-Art A7 Plus-E (Arquímedes Protrusal)

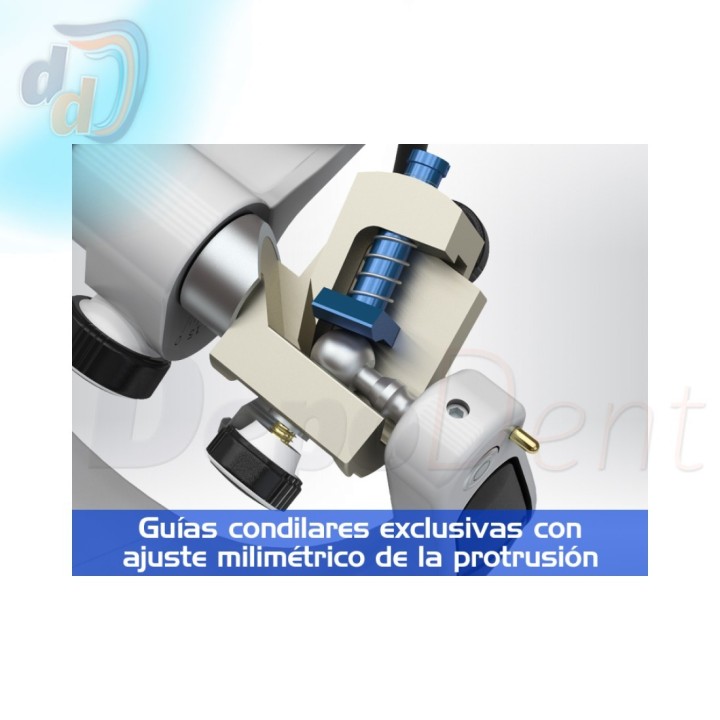

Guías condilares de aluminio que se desplazan hasta 5 mm en protrusión

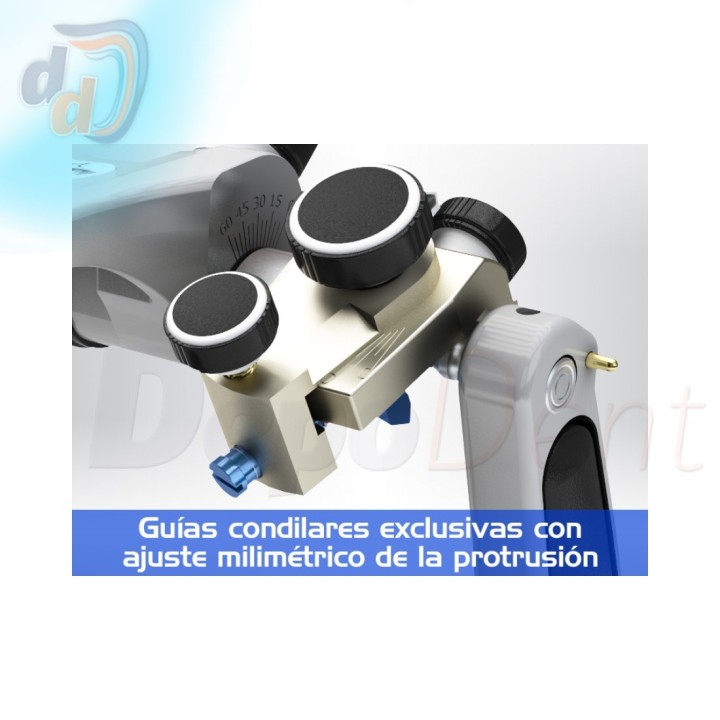

Como todo Arcon, lleva el elemento condilar en la rama inferior y la guía condilar en la superior. En el A7 Plus-E las guías condilares son planas, de aluminio, y su inclinación se regula sobre una escala de 0 a 60°, igual que el ángulo de Bennett en la suya. La distancia intercondilar es fija, de 110 mm. Lo que lo separa del resto de la gama es el ajuste de la protrusión: una palanca con su traba desplaza las guías respecto a los elementos condilares hasta 5 mm, y cada raya del eje del estabilizador marca 1 mm. El estabilizador es de muelle, integrado en ese sistema, y una traba bilateral bloquea la posición céntrica. Mide 170 mm de alto, 170 de ancho y 180 de fondo, y pesa 0,735 kg.

Frente al Arquímedes Profesional (A7 Plus), con el que comparte la guía y el Bennett regulables y los 110 mm de distancia intercondilar, el Protrusal cambia la guía curva por una plana de aluminio y añade el ajuste de la protrusión, que el Profesional no tiene. Frente al 4000-S, no varía la distancia intercondilar. Está pensado para montar modelos y estudiar la oclusión en prótesis completa, fija y removible y en férulas de descarga cuando se quiere fijar la posición condilar en protrusión.

Para montar los modelos se parte de la guía condilar a 30° y el Bennett a 0°, con los tornillos bloqueados. Para ajustar la protrusión, con el eje del estabilizador bloqueado, se suelta la traba de la palanca girándola en sentido antihorario, se gira la palanca hasta la medida que marcan las rayas y se vuelve a trabar en sentido horario. Durante el ajuste, la esfera del elemento condilar tiene que seguir tocando el extremo del tornillo de la palanca. El modelo superior se monta con el arco facial y el inferior con un registro interoclusal. Para soltar el modelo de la placa de riel sin romperlo, el borde lateral de la placa tiene que quedar libre de yeso. Se limpia solo con agua tibia y se guarda en su estuche, que tiene sitio también para el arco facial.

Características del Arquímedes Protrusal

• Tipo: semiajustable Arcon
• Guía condilar: plana, de aluminio, regulable en una escala de 0 a 60°
• Ángulo de Bennett: regulable
• Ajuste de protrusión: hasta 5 mm, con una raya por milímetro
• Distancia intercondilar: fija, 110 mm
• Estabilizador: de muelle, integrado en el ajuste de protrusión
• Traba en céntrica: bilateral
• Medidas y peso: 170 x 170 x 180 mm (alto, ancho y fondo), 0,735 kg

Ventajas del Arquímedes Protrusal

• La posición condilar en protrusión se fija y se repite midiéndola en milímetros
• Se regulan la guía y el Bennett igual que en el Profesional, sin perder ninguna función
• Los modelos se cambian sin tornillos porque las placas se sujetan con imán

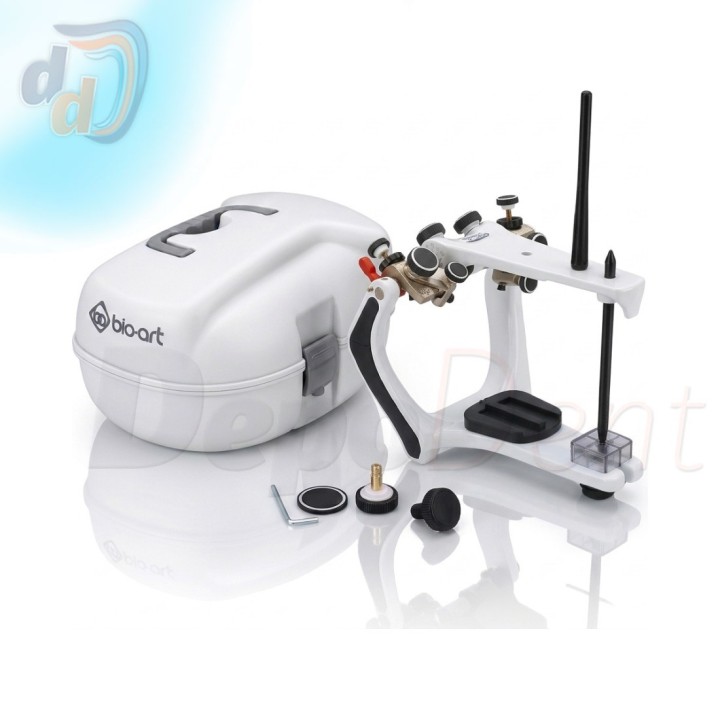

• El articulador y el arco facial se guardan y se transportan en el mismo estuche

Con arco facial incluido, el mismo articulador está en el kit con arco Élite y en el kit con arco Standard, y los arcos se venden también sueltos: arco facial Élite y arco facial Standard. En la misma gama, el Arquímedes Profesional regula la guía y el Bennett sin ajuste de protrusión, el Arquímedes Junior trabaja con ángulos fijos y el articulador 4000-S regula la distancia intercondilar. La gama completa está en la categoría de articuladores semiajustables.
