Paralelómetro Mestra con pinza concéntrica para vástagos de 2 mm

Brazo articulado con pinza de 2 mm y mesa con rótula

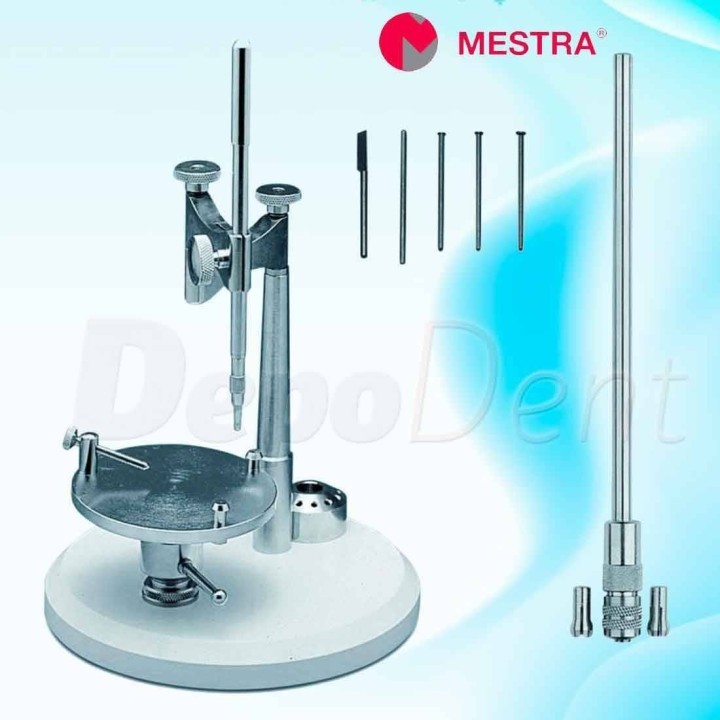

Sobre la base de 168 mm de diámetro se levanta un eje central del que sale un brazo con dos articulaciones, y en su extremo, una pinza concéntrica para vástagos de 2 mm que mantiene la herramienta siempre vertical. La mesa porta-modelos va sobre una rótula con su tope y su fijación, de modo que el modelo se inclina hasta encontrar el eje y se bloquea en esa posición.

En la pinza se montan, una tras otra, las herramientas del análisis: la varilla analizante para buscar el eje de inserción, el lapicero con su mina para trazar el ecuador de los pilares, las varillas con resalte de 0,25, 0,50 y 0,75 mm para medir cuánta retención hay bajo ese ecuador y la cuchilla para recortar la cera en paralelo. Así el diseño del esquelético, de los ganchos o de los ataches parte de unas superficies medidas sobre el modelo.

Es lo habitual del paralelómetro: se fija el modelo en la mesa, se inclina con la rótula hasta que la varilla analizante encuentra el eje de inserción más favorable y se bloquea. Después se cambia de herramienta en la pinza sin mover el modelo. Las minas del lapicero y las puntas se pueden reponer, porque Mestra las vende sueltas.

Características del paralelómetro

• Pinza: concéntrica, para vástagos de 2 mm
• Brazo: eje central con brazo de dos articulaciones
• Mesa: porta-modelos con rótula, tope y fijación
• Puntas: analizante, cuchilla para cera y varillas de 0,25, 0,50 y 0,75 mm
• Lapicero: con estuche de 6 minas
• Medidas: 250 mm de alto y base de 168 mm de diámetro
• Peso: 4,15 kg

Ventajas del paralelómetro

• La herramienta baja siempre vertical, sea cual sea la del análisis
• El modelo se inclina con la rótula y queda bloqueado en su eje
• Tres alturas de resalte para medir la retención de cada pilar
• Se cambia de herramienta sin tocar el modelo

Antes del análisis, el modelo se vacía en yesos dentales y se recorta en las recortadoras. Para los modelos con pines está la perforadora de pines Atlas, y para el fresado en paralelo, los micromotores de laboratorio. El resto de útiles para modelos está en útiles de laboratorio.
