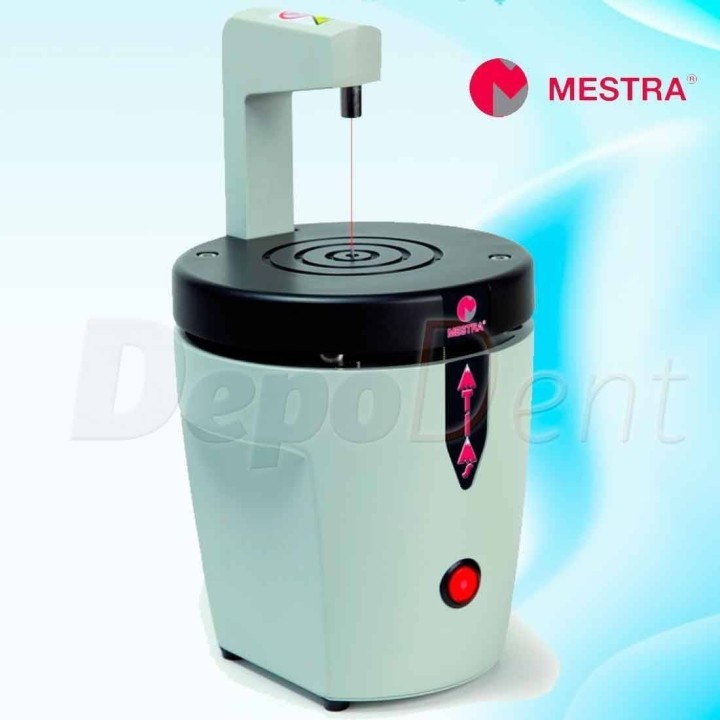

Perforadora de pines Atlas Mestra con el láser encendido

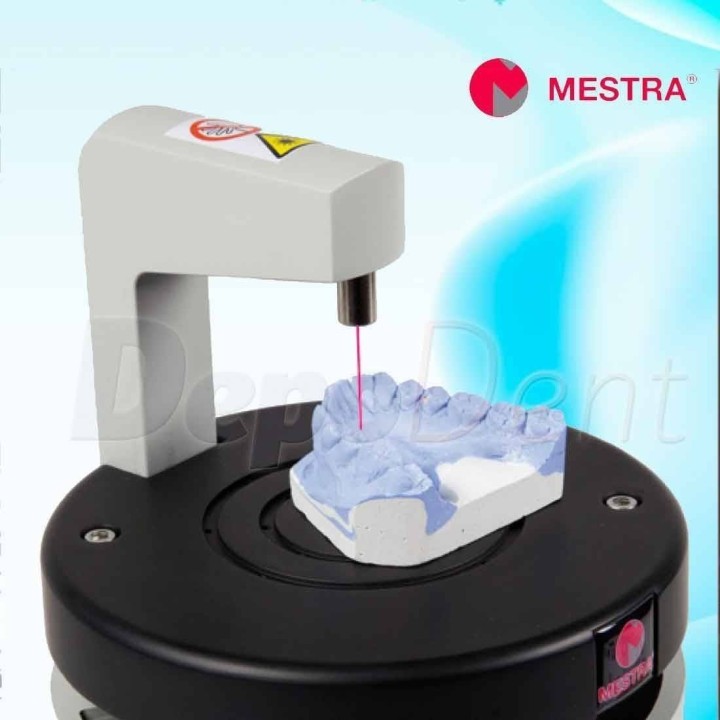

Láser de la perforadora Atlas marcando el punto en un modelo
MESTRA Ver todo MESTRA Ref. MTR-080610

Perforadora de pines Atlas de Mestra con láser de posicionamiento

Potencia
100 W
Velocidad máxima
6.000 rpm

Perforadora de pines Atlas de Mestra, con láser y mesa guiada

La Atlas de Mestra es la perforadora de pines para la individualización de muñones: un láser alineado con el eje de la broca marca en el modelo el punto exacto del taladro, y al presionar el modelo contra la mesa el motor arranca y la broca perfora desde abajo.

Su motor de 100 W gira a 6.000 rpm, la mesa de 165 mm se desliza sobre cojinetes axiales y muelles, y la profundidad se fija con un tornillo de tope. Mide 300 mm de alto y pesa 5 kg.

CONTIENE: perforadora, broca de 1,85 mm, broca de 1,95 mm, llave del portabrocas, cable de conexión y manual.

Folleto de la perforadora de pines Atlas de Mestra

Folleto de Mestra (2024) con el diseño, el motor, el láser y la mesa de la Atlas.

Descripción

Láser alineado con la broca y mesa guiada para taladros a la misma profundidad

El motor, de 100 W, gira a 6.000 rpm y lleva la broca bajo la mesa porta modelos. Un láser de 1 mm de diámetro, montado en un mástil alejado de la mesa, proyecta un punto que coincide con el eje de la broca. La mesa, de 165 mm de diámetro, está guiada por cojinetes axiales y muelles de recuperación: al presionar el modelo hacia abajo el motor arranca solo y la broca taladra, y al soltar vuelve a su sitio. El cuerpo es de aluminio inyectado.

En la técnica de individualización con pines, la posición, el diámetro y la profundidad de cada taladro tienen que ser exactos para que los muñones encajen. La Atlas marca el punto con el láser antes de perforar, fija la profundidad del taladro con el tope y taladra sin holguras en la mesa. El mástil del láser queda lejos de la mesa, de modo que el modelo se gira y se desliza sin tropezar, y los laterales achaflanados permiten sujetar el modelo con la punta de los dedos y los pulgares apoyados, de pie o sentado.

Se coloca sobre una base firme, lejos de fuentes de calor y de la humedad, y se conecta a 230 V, 50/60 Hz, con toma de tierra. Con el interruptor encendido, se sitúa el modelo con el láser y se presiona modelo y mesa para perforar. El polvo cae a un depósito bajo la mesa, que se saca sin herramientas y se limpia. La máquina se limpia con un paño, sin alcohol ni disolventes. El láser no debe mirarse directamente, y la broca se manipula siempre con la máquina desenchufada.

Características de la perforadora de pines Atlas

  • Motor: 100 W, 6.000 rpm
  • Láser: 1 mm, alineado con el eje de la broca
  • Mesa: 165 mm, guiada por cojinetes axiales y muelles
  • Profundidad: regulable con tornillo de tope
  • Brocas: de 1,85 y de 1,95 mm, incluidas
  • Medidas: 300 mm de alto, 165 de ancho y 165 de fondo
  • Peso: 5 kg, cuerpo de aluminio inyectado
  • Polvo: depósito bajo la mesa, extraíble sin herramientas

Ventajas de la perforadora de pines Atlas

  • El láser marca el punto del taladro antes de perforar
  • Todos los taladros salen a la misma profundidad con el tope
  • El modelo se desliza sin tropezar con el mástil del láser
  • La limpieza del puesto es rápida después de cada tanda de modelos

Después de taladrar y colocar los pines, el modelo se recorta y se repasa con las máquinas de recortadoras y repasado. El resto de útiles para modelos y colado está en útiles de laboratorio.

Especificaciones

Potencia
100 W
Velocidad máxima
6.000 rpm

Opiniones

Aún no hay opiniones de clientes sobre este producto.
Opinión del equipo DepoDent

Valoración y análisis interno

La perforadora de pines Atlas de Mestra, de manejo sencillo, perfora orificios de precisión en la parte inferior del modelo, con cambio de fresa fácil e intuitivo, funcionamiento silencioso y un láser guía en la parte superior.

Preguntas y respuestas (3)

Hacer una pregunta

  • Porque más revoluciones no taladran más deprisa: en los zócalos de plástico el calor del rozamiento puede llegar a fundir el material, y en la escayola desgastan antes la broca. Con 100 W y 6.000 rpm la máquina taladra bien con brocas de este diámetro, en escayola y en bases de plástico.

    Responde el Equipo DepoDent

  • Con la máquina desenchufada, se retira la mesa porta modelos, la pieza de goma que cubre el portabrocas y el depósito de goma del polvo, con cuidado de no dañar la broca. Después se afloja el portabrocas con su llave, se cambia la broca y se monta todo en orden inverso, comprobando que la protección de goma queda bien colocada.

    Responde el Equipo DepoDent

  • Con el tornillo de tope que hay bajo la mesa porta modelos: se gira hasta la altura que se quiere y se fija su posición con la tuerca. Así todos los taladros salen a la misma profundidad, y el ajuste lleva unos segundos.

    Responde el Equipo DepoDent
