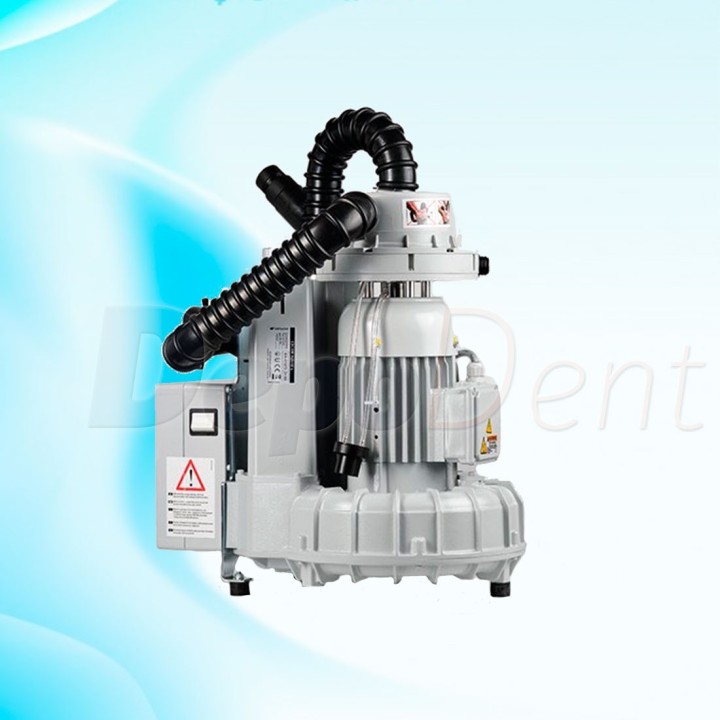

Motor de aspiración Metasys EXCOM hybrid 5 de 400 V

Control por frecuencia que mantiene 180 mbar con uno o cinco sillones aspirando, para red trifásica

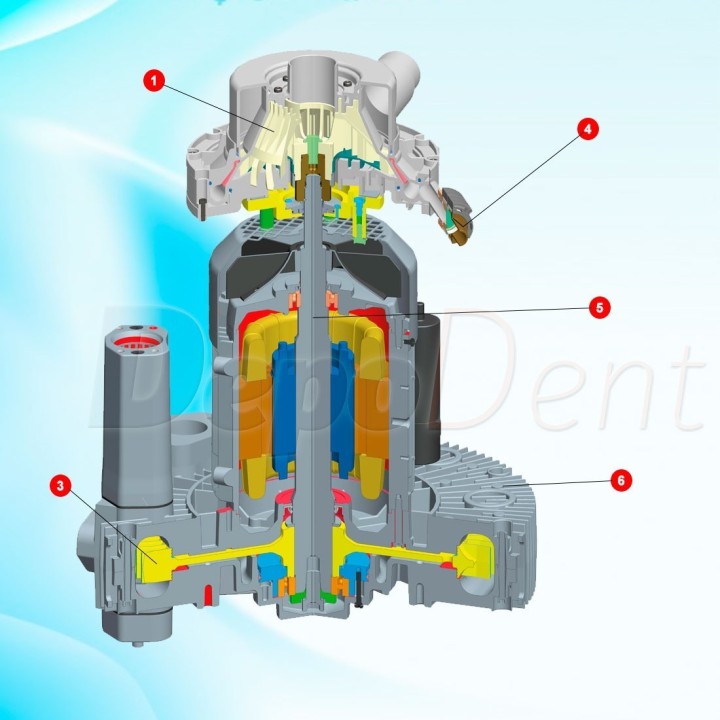

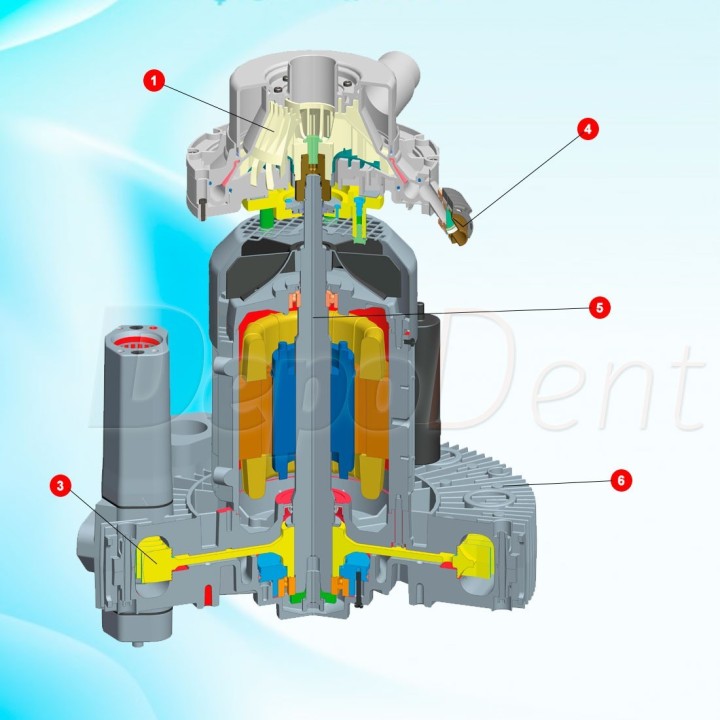

El EXCOM hybrid 5 crea el vacío con una bomba de canal lateral que trabaja en seco, con una rueda de turbina de aluminio de giro libre y sin rodetes de plástico. La mezcla de aire, agua y restos que llega de los sillones pasa por un prefiltro que retiene las partículas gruesas y entra en la unidad de separación, donde un rotor centrífugo movido por el mismo eje del motor expulsa líquidos y sólidos mientras el aire sigue hacia la bomba sin perder aspiración. Un variador de frecuencia regula la velocidad del motor según los puestos que aspiran en cada momento y mantiene constante la depresión en la cánula, con menos consumo cuando hay pocos sillones trabajando; el colector de agua protege la bomba si se atasca la salida. Mueve de 2.000 a 2.400 l/min a 180 mbar, a 50 o 60 Hz, con un consumo de 1,5 o 1,75 kW.

En una clínica grande, el número de puestos que aspiran cambia a cada momento. Con el control por frecuencia, el EXCOM hybrid 5 no depende de una válvula: ajusta la velocidad del motor para que la depresión en la cánula sea la misma con un sillón que con cinco, y gasta menos energía en las horas tranquilas. Atiende a tres equipos trabajando a la vez con la cánula grande y a cinco si en dos de ellos solo se usa la cánula pequeña; para más gabinetes se pueden conectar dos o tres motores en paralelo. Para dos o tres gabinetes basta el EXCOM hybrid 2, y si hay que separar amalgama está el EXCOM hybrid A5 de 400 V.

Se instala en una sala técnica seca y ventilada, en la misma planta que los sillones o en la de abajo, sobre suelo firme, con 150 mm libres en el lado de las conexiones, el frente accesible y una temperatura de 10 a 35 °C. La tubería de aspiración, de 40 mm y 25 m como máximo, va mejor con codos de 45° que de 90°; el aire de escape sale al exterior por una manguera resistente al calor, de 50 mm hasta 5 m de recorrido y de 70 a 100 mm si es más largo, y el agua va al desagüe por un tubo de 15 mm con al menos un 2 % de pendiente. La conexión eléctrica, a 400 V trifásica con unos 4,4 A por fase, la hace un electricista. El montaje lo hace un técnico autorizado, que envía a Metasys el informe de montaje. Con la cubierta insonorizadora, que se compra aparte, el ruido baja de 64-68 a 51-54 dB(A).

Características del EXCOM hybrid 5 de 400 V

• Tipo: motor de aspiración central híbrido, seco y húmedo, con separación integrada
• Capacidad: tres equipos a pleno rendimiento, o cinco si en dos solo se usa la cánula pequeña
• Aspiración: de 2.000 a 2.400 l/min a 180 mbar
• Control por frecuencia: variador con depresión ajustable por un técnico entre 150 y 180 mbar
• Motor: bomba de canal lateral con turbina de aluminio, 1,5 o 1,75 kW
• Alimentación: red trifásica de 400 V
• Medidas y peso: 620 x 460 x 455 mm (alto, ancho y fondo) y 30 kg
• Garantía: 36 meses, sujeta al mantenimiento periódico

Ventajas del EXCOM hybrid 5 de 400 V

• La depresión en la cánula no cae cuando aspiran varios sillones a la vez
• Menos consumo de energía cuando trabajan pocos gabinetes
• Sirve en instalaciones húmedas y secas, y sigue valiendo si cambian los sillones
• El panel muestra la frecuencia y los códigos de avería para el técnico
• La versión de 400 V permite repartir el consumo en las tres fases de la sala técnica

El EXCOM hybrid 5 de 230 V es la misma máquina para red monofásica; el EXCOM hybrid 2 es la opción para dos o tres gabinetes. Para bajar el ruido en la sala técnica está la cubierta insonorizadora con ventilador. Puedes ver el resto de sistemas de aspiración y los equipos de Metasys.
